Описание Драйвер шагового двигателя для лазерного станка
Универсальный драйвер для управления двухфазными шаговыми двигателями. Поддерживает микрошаговый режим в широком диапазоне токов и напряжений, оснащённых. DIP-переключатели для настройки количества шагов и выходного тока. Отлично подходит для использования в домашних ЧПУ, лазерных станках, 3D-принтерах, автоматах и других проектах.
Технические характеристики:
- Рабочее напряжение: 9–42 В постоянного тока.
- Выходной ток: 0,5–3,5 А (пиковый до 4,0 А)
- Количество фаз: 2

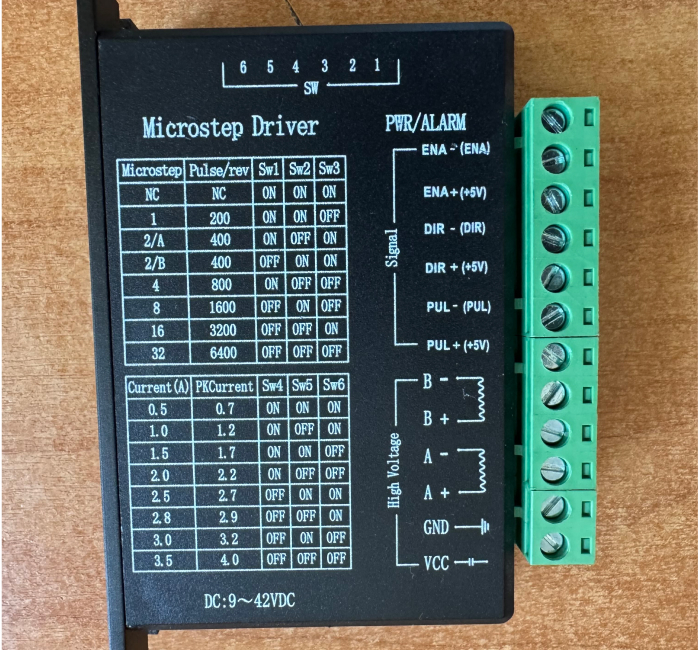

- Микрошаги:
- 1 (200 шагов/оборот)
- 2/А, 2/Б (400 шагов/оборот)
- 4 (800 шагов/оборот)
- 8 (1600 шагов/оборот)
- 16 (3200 шагов/оборот)
- 32 (6400 шагов/оборот)

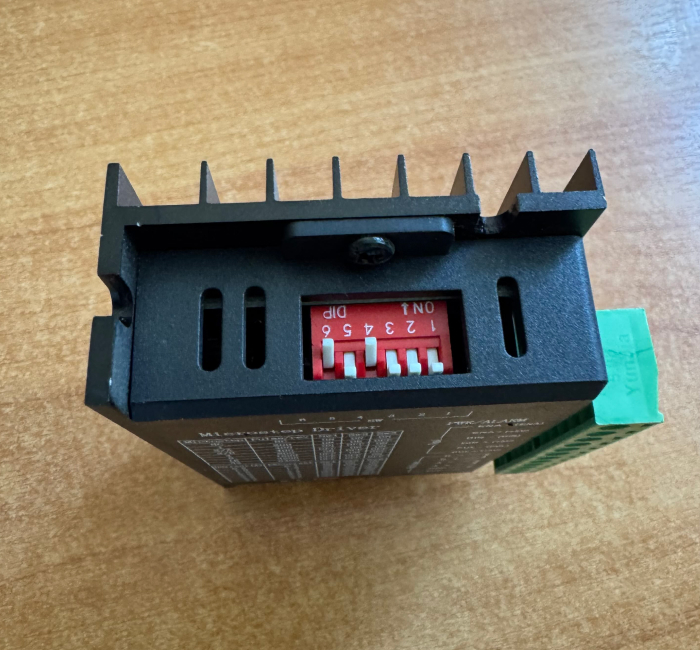

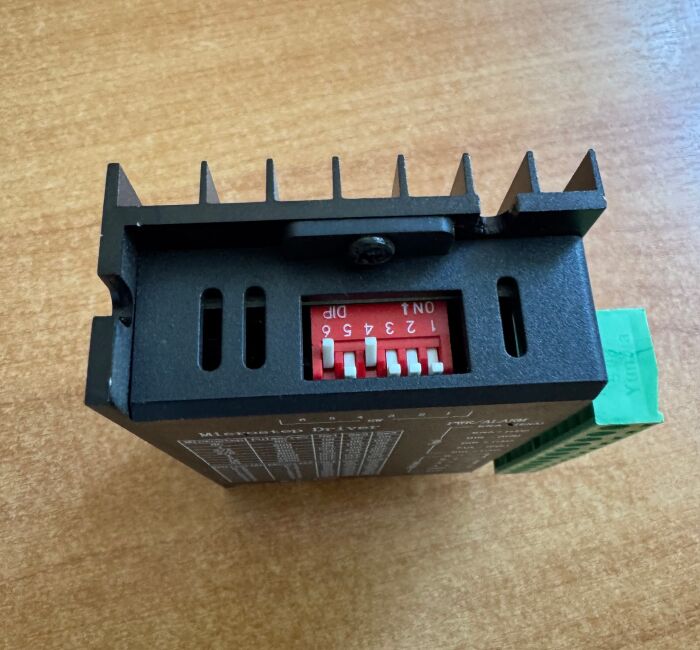

- Настройка микрошагов: DIP-переключатели SW1–SW3
- Настройка тока: DIP-переключатели SW4–SW6.
- Интерфейс управления:
- ЭНА+ / ЭНА- (включительно)
- DIR+ / DIR- (направление)
- PUL+ / PUL- (импульсы)
- Подключение двигателя: A+, A- / B+, B-
- Индикация состояния: PWR/ALARM

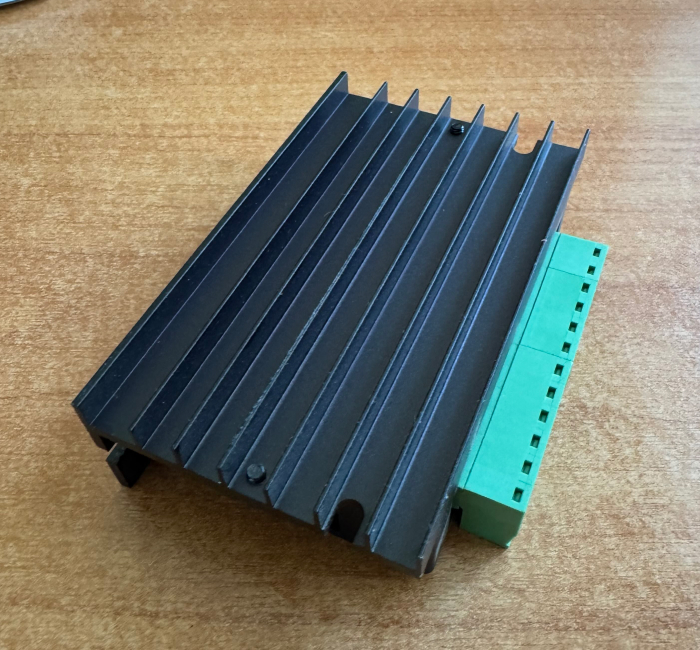

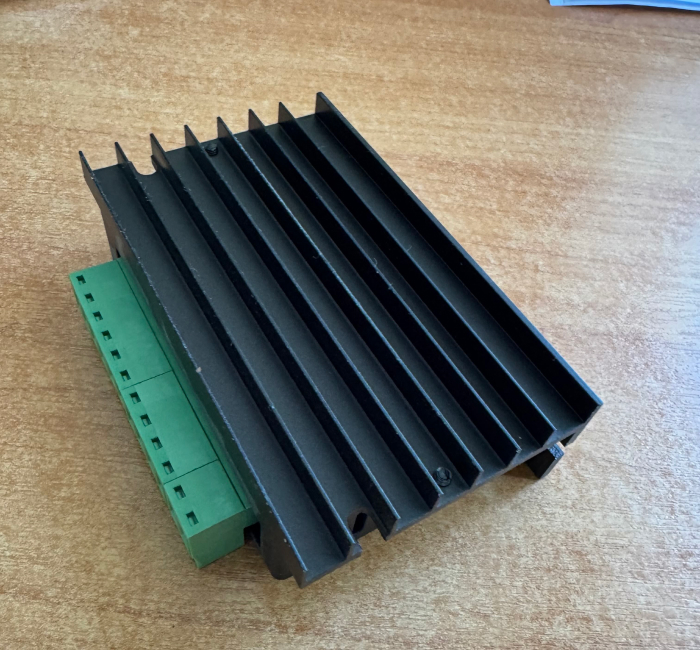

- Корпус: Металлический с радиатором охлаждения.
- Крепление: Через скобы или DIN-рейку.
Преимущества:
- Простая настройка через DIP-переключатели
- Поддержка микрошагового режима
- Адаптация для NEMA 17, 23, 34
- Эффективное пассивное охлаждение
- Надёжная работа при высоких нагрузках
- Совместимость с большинством контроллеров (Arduino, Mach3, DSP и др.)
