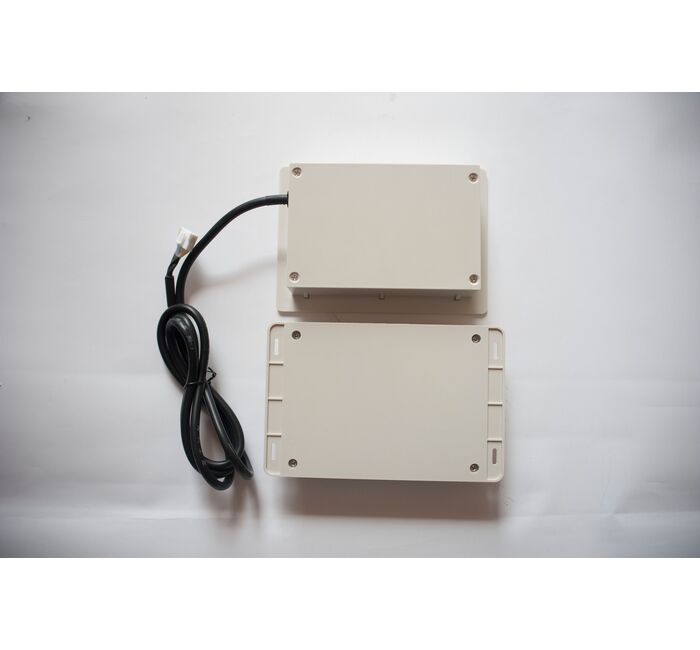

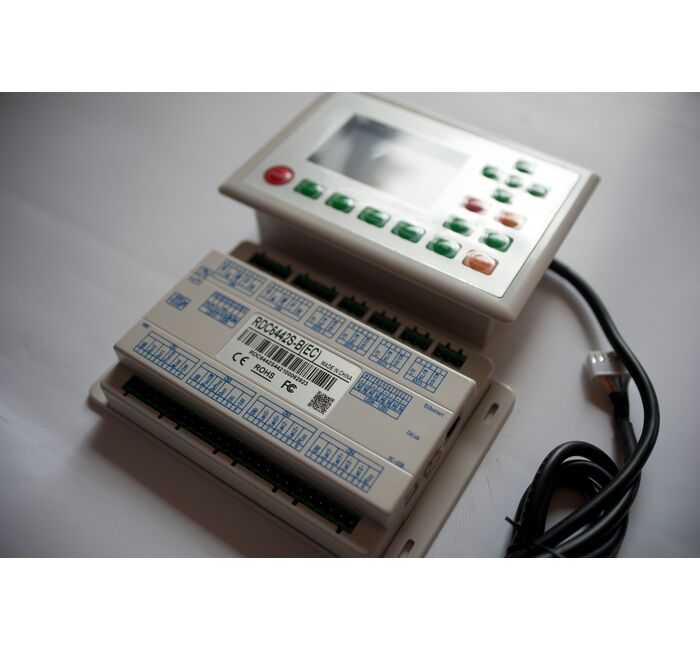

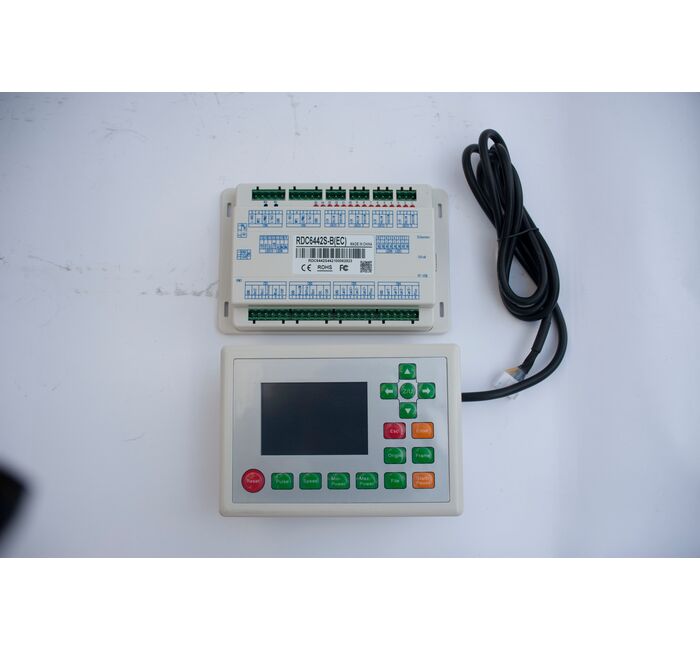

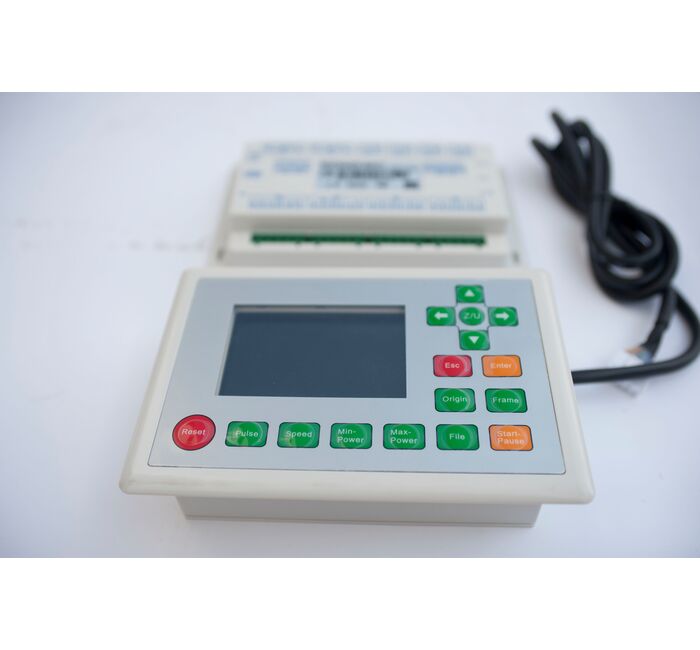

Контроллер RuiDa RDC6442

Система управления RuiDA RDC6442G это продолжение очень удачной и стабильной системы RDLC320-A.

Система привнесла много нового и полезного в работе:

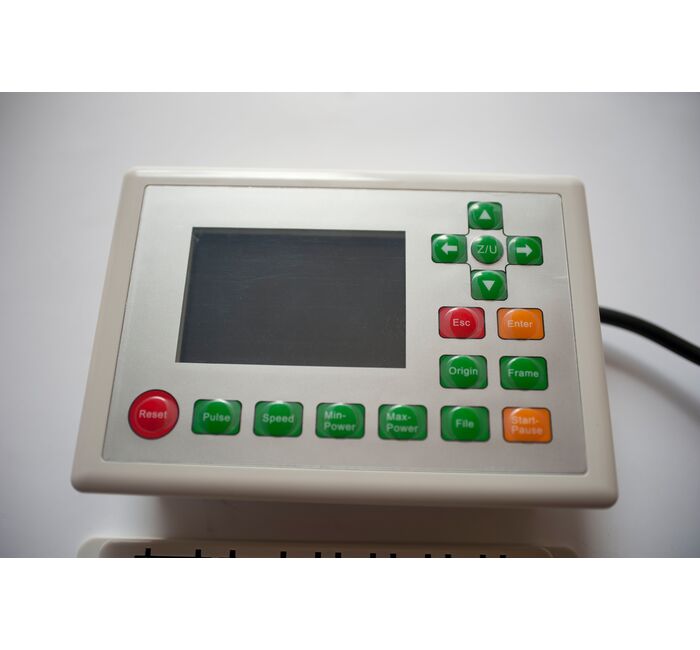

1. Цветной дисплей

• визуальное отображение исполняемого файла
• визуальное отображение работы концевых датчиков (диагностика)
• комфортное управление содержимым памяти
• интерфейс на русском языке
• и др.

2. Порт RLink

Подключение перефирии (опций)

• подключение блоков высокого напряжения серии Z для передачи информации о его работы на панель
• подключение дистанционных пультов управления
• и дт

3. Световая индикация

На материнской плате системы размещено много жестко светодиодов сигнализирующих о работе системы, что делает диагностику и ремонт быстрее и дешевле

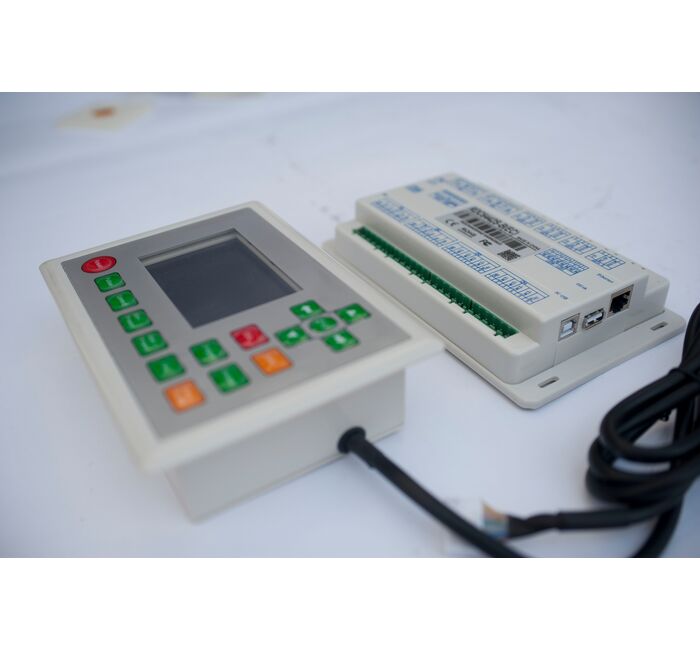

4. Порты подключения

• добавлен порт LAN для подключение ПК-ЛАЗЕР, ПК-СВИТЧ-ЛАЗЕР
• подключение WIFI точки доступа (опция).

Особенности система управления (контроллер) RDL являются удобство работы и понятность взаимодействия.

1. Программное обеспечение RDWork не требует USB ключа-защиты (ПО устанавливается на ПК только при подключенном непосредственно к лазерному станку. В дальнейшем ПО может запускать без подключения к лазерному станку).
2. Частое обновление программного обеспечения RDWork
3. 3.5' цветной дисплей с разрешением 320х480 DPI TFT
4. Совместимость программного обеспечения с разными операционными системами Windows ® 2000/XP/VISTA/7/8/10 (32/64) Windows® Server 2003/2008 (32/64)
5. Драйвер подключения FTDI имеет подпись WHQL компании Microsoft на совместимость и безопасность
6. Программное обеспечение RDWork встраивается в графические редакторы CorelDraw®, Adobe®Illustrator®, AutoCad®, Inscape
7. Совместимое подключение по USB, LAN, WIFI (опция)
8. При включении станка происходит автоматическое определение концевых датчиков и возврат в последнюю точку работы (удобно при исполнении заказа за пределами одного рабочего дня/смены)
9. Загрузка/Выгрузка файлов на USB накопитель (Флэшка)
10. Точный просчет времени исполнения файла с панели управления
11. Непосредственное сохранение файла в память лазерного станка, не требующее предварительного сохранения файла на ПК.
12. Интуитивно понятный интерфейс программы

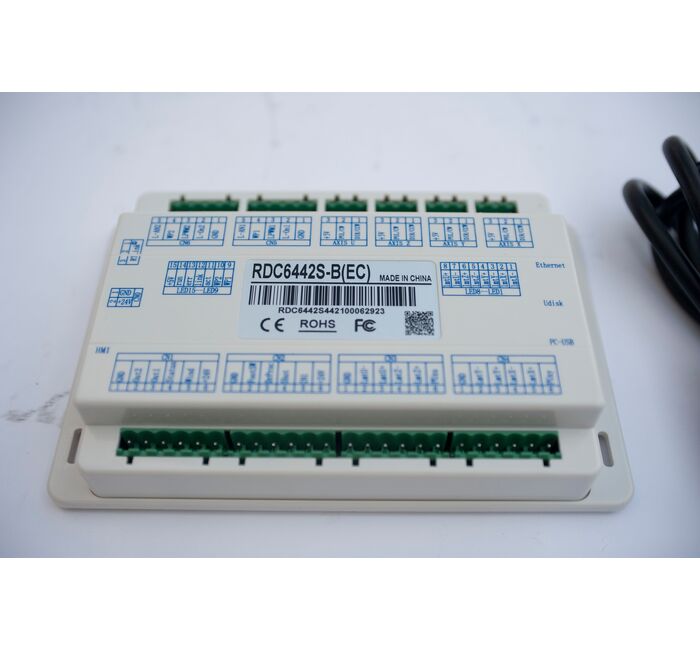

Технические параметры платы управления

1. На плате в целом имеет хорошую устойчивость к высокому давлению и к анти-статическим помехам;
2. Питание 24В;
3. Встроенная память 128 Мб;
4. Частота ШИМ от 2 кГц до 50 кГц;
5. Тип управления Pulse+Dir и +/-pulse частота до 500KHZ
6. Линейная / круговая интерполяция / B сплайн составляет ± 0.5 импульса
7. Поддержка всех емкостей диска U (Флэшка);
8. Редактирование параметров мощности и скорости в реальном времени;
9. Интерфейсы подключения USB, LAN;
10. Чтение внешних носителей с файловой системой FAT16 и FAT32
11. Система самодиагностики плохих секторов, и могут быть отформатирована памяти, отказоустойчивость;
12. Два независимых цифрового / аналогового интерфейса, программное обеспечение можно настроить отдельно для облегчения двойного контроля работы;
13. На сайте материнской платы часто обновляется ПО;
14. Поддержка расчета времени обработки (точности данных 100%, время предварительного просмотра и фактическое время обработки с точностью до миллисекунды);
15. Компенсации люфтов;
16. Поддержка оси Z (функция подъема и опускания стола);
17. Поддержка жестких ограничений;
18. Сигнал по окончании работы;
19. Поддержка мульти-позиционирования (вы можете установить несколько опорных точек для начала работы);
20. Резервного копирования и восстановления;
21. Программное обеспечение поддерживает встраиваемые, функции внешнего расширения дополняют друг друга;
22. Программное обеспечение может быть экспортирована в двух графических форматах (AI, PLT);
23. Установленное программного обеспечения поддерживает ввод-выводов;
24. В программном обеспечении заложены функции редактирования особенностей кривой для оптимального реза;
25. Программное обеспечение поддерживает функции график: поворот, "отзеркаливание", масштабирование, изменение наклона и другие функции;
26. Программное обеспечение поддерживает просмотр обработки файлов, вы можете просмотреть обработки сохраненного файла;
27. Программа поддерживает виртуальные отображения и обработки документов;
