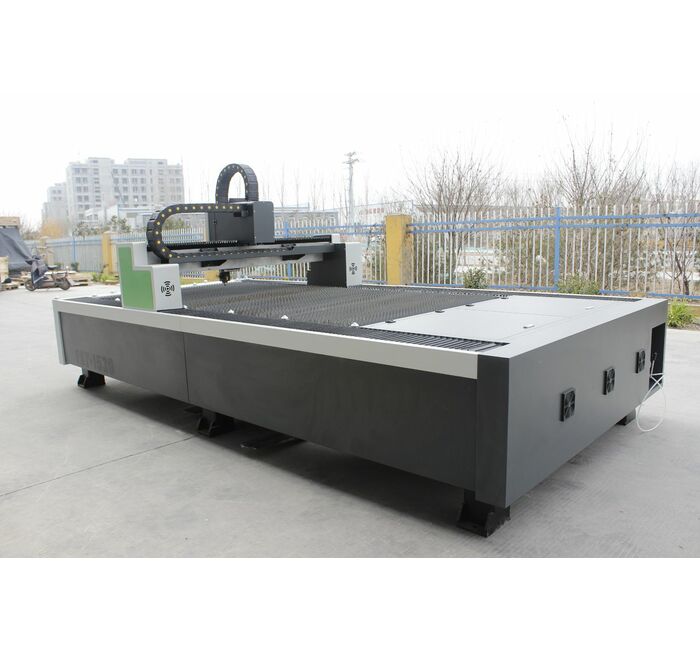

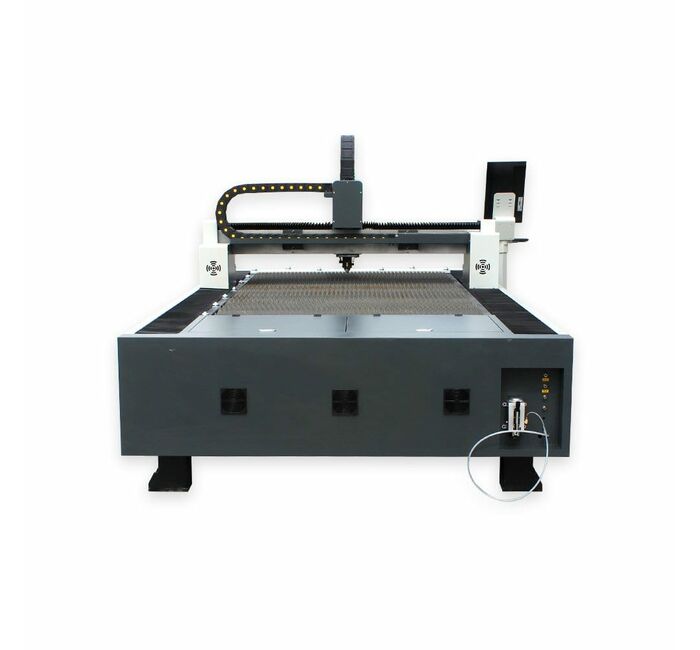

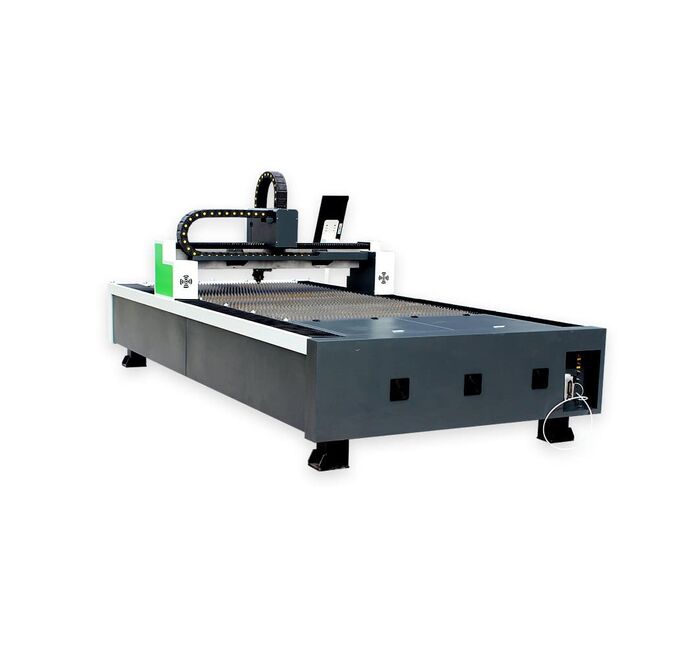

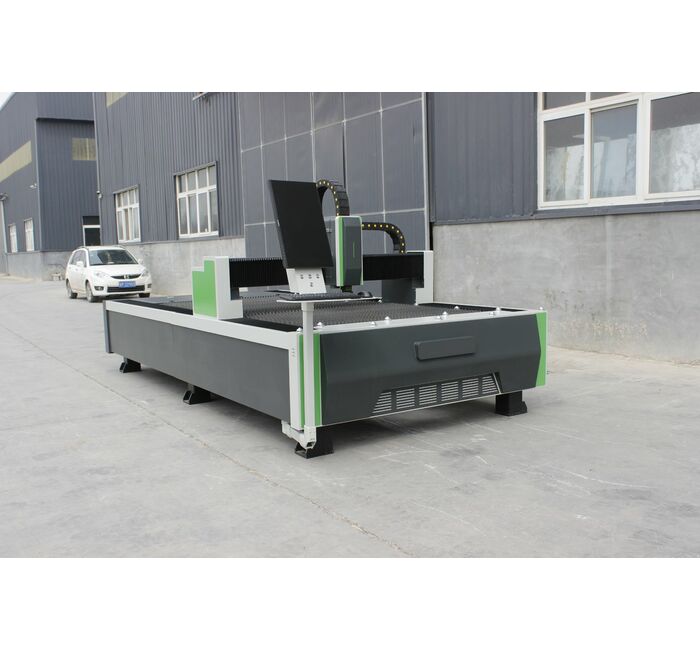

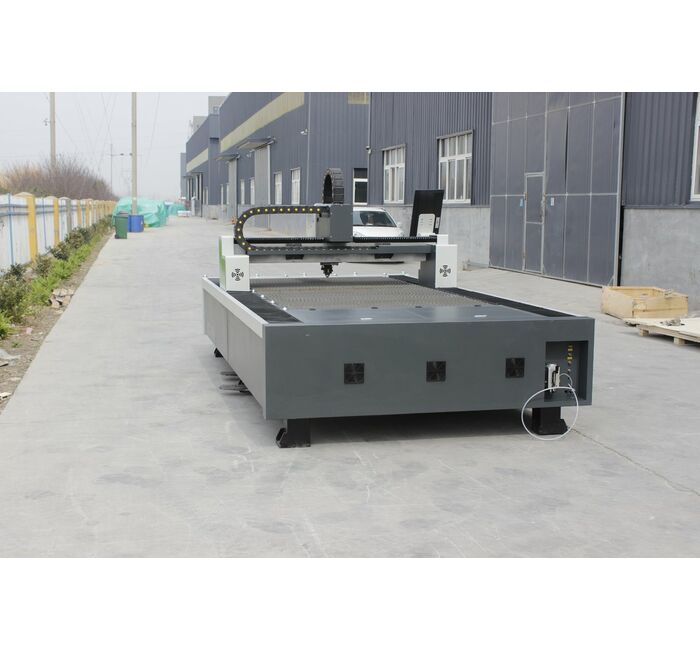

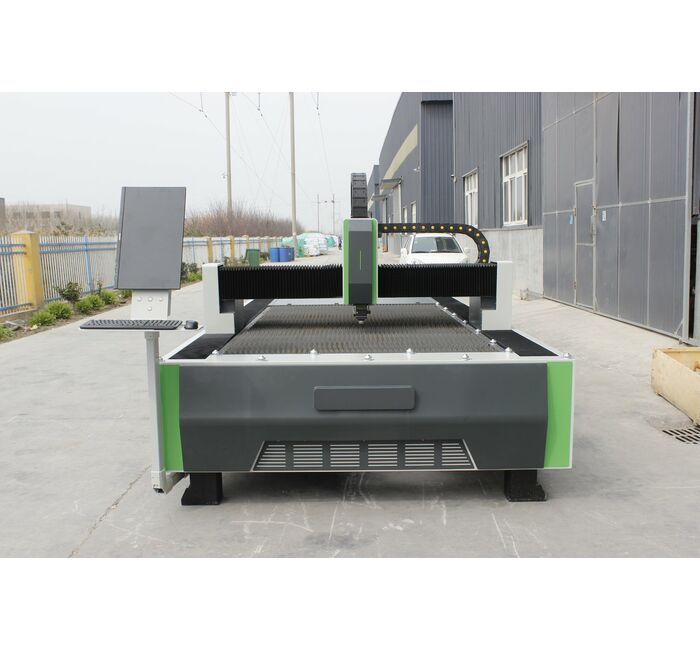

Лазерный станок по металлу G-RAY 1530

LSGR-1530
Звоните, поможем с выбором
8 (800) 770-01-71

WhatsApp  Whatsapp   Telegram   Telegram   ВКонтакте  ВКонтакте

Мы производители. С нами всегда можно договориться!

В связи c резкими колебаниями курса доллара, цена может отличатся от цен представленных на сайте. Подробности у менеджеров.

Варианты оплаты
Доставка
Наши преимущества

Гарантия до 2-х лет

Работаем с 2013 года. Более 500 станков продано.

 Участия в выставках – Машиностроение и металлообработка.

Высокое качество комплектующих и сборки станков

БрендG-RAY Максимальная скорость перемещения110 м/мин Максимальное ускорение по X, Y1 G Мощность серводвигателяY, X = 750 Вт; Z = 400 Вт Рабочая область1500х3000 мм
  • Все о товаре
  • Описание
  • Характеристики

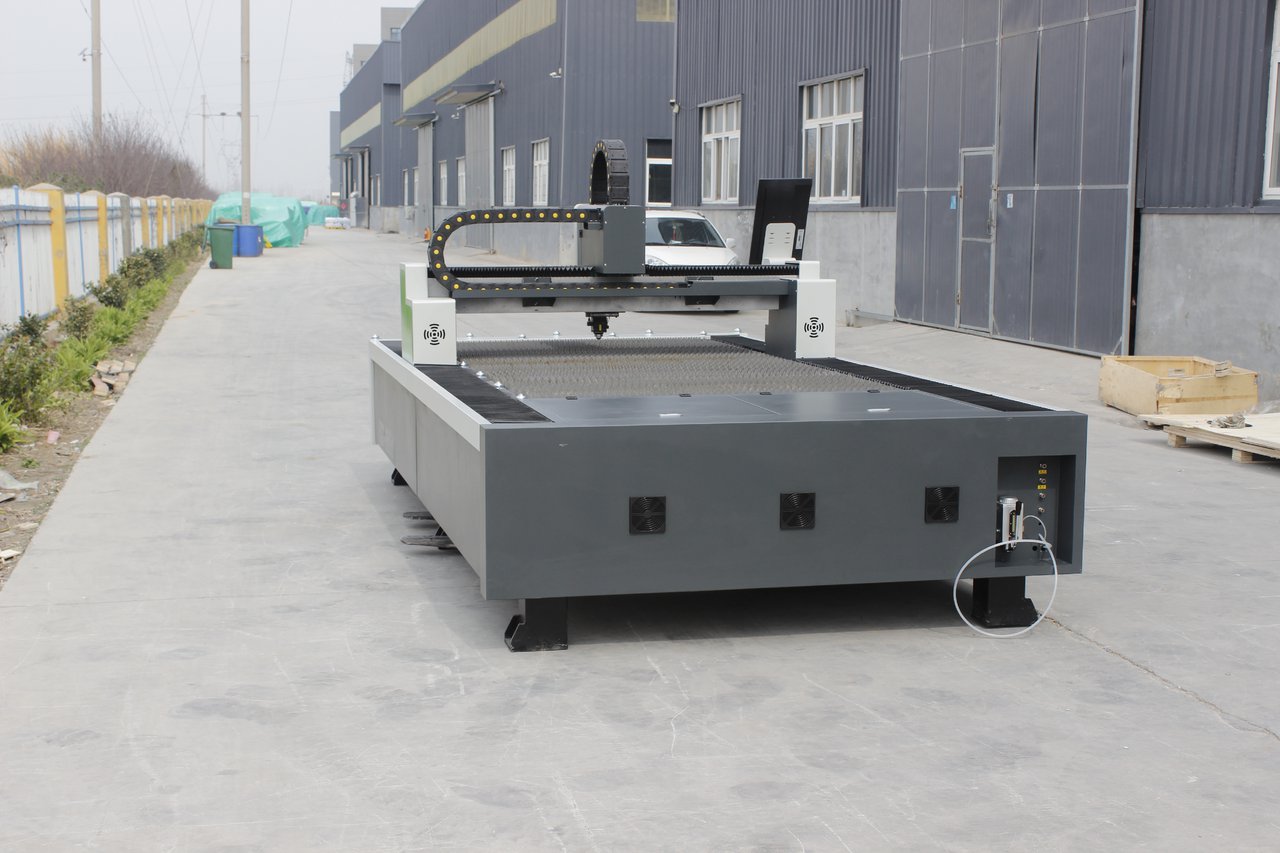

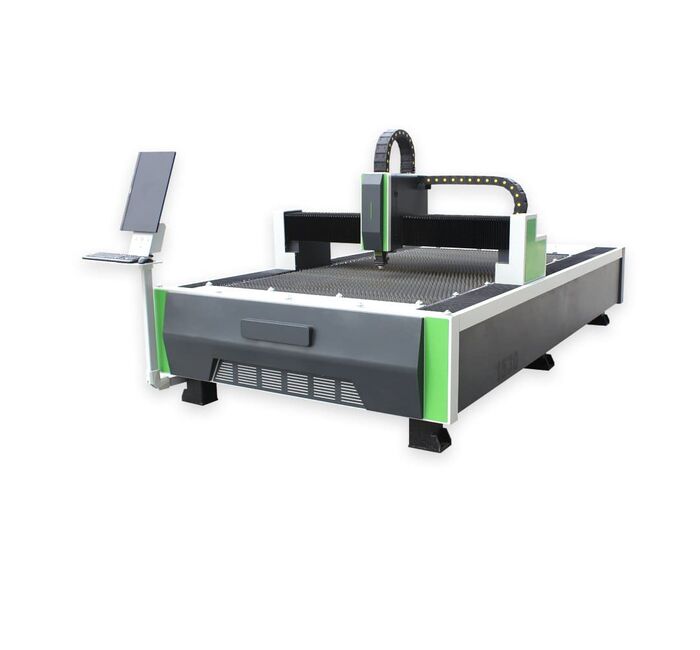

Описание лазерный станок по металлу g-ray

Станок для высокоскоростной и высокоточной обработки металлических листов и труб, таких как листы из углеродистой стали, листы из нержавеющей стали, оцинкованные листы, алюминиевые сплавы и трубы из разного металла.

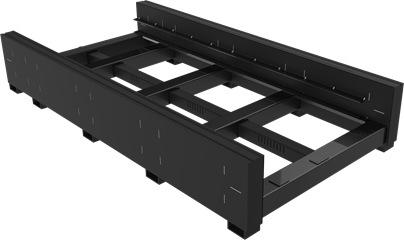

Сварная станина с термообработкой

Основная часть станка имеет хорошую жесткость и высокую прочность. Она сварена из сверхтолстой листовой углеродистой стали 12мм и подвержена высокотемпературному отжигу, вибрационной обработке и естественному старению для того, чтобы полностью устранить напряжение при сварке и механической обработке, значительно повышает ее прочность, жесткость, высокую точность и износостойкость, может использоваться в течение 20 лет без деформации.

Портал

Портал изготовлен из литого конструкционного алюминия, что позволяет компенсировать большие осевые нагрузки и ускорения.

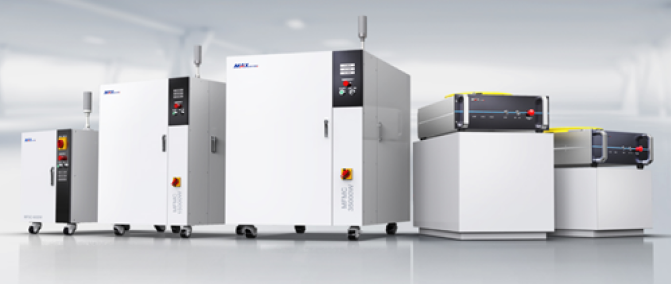

Лазерный излучатель Max Photonics

2 года гарантии, сервисная служба в России, наличие склада подменных источников. Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности. Срок службы диодов – 100 000 часов.

Maxphotonics имеет 115 патентов и 16 авторских прав в области оптики и фотоники. Решения Maxphotonics постоянно совершенствуются, а продукция компании завоевывает широкое признание среди заказчиков по всему миру. К основным достоинствам оборудования следует отнести низкую стоимость по сравнению с аналогами и высокий КПД лазеров.

Режущая голова Raytools (Швейцария)

Особенности:
  • Легкая и точная фокусировка
  • Удобная установка линз, быстрый и легкий доступ к защитным стеклам
  • Ручная/автоматическая фокусировка (автоматическая фокусировка в базе для станков мощностью от 1,5 кВт)
  • Встроенная система двойного водяного охлаждения обеспечивает стабильную работу лазерной головы
  • Возможность использования различных типов линз в соответствии с необходимыми параметрами для обеспечения оптимальной фокусировки и качества луча
На станках менее 4 кВт режущая головка WSX:
  • Номинальная мощность:≤6000 Вт
  • Фокусное расстояние коллиматора:100мм
  • Фокусное расстояние фокусировки:100мм/190мм
  • Защитные стекла: φ30мм*5 мм φ30мм*1.5мм
  • Автоматическая калибровка
  • Длинна волны:1080 мм
  • Тип сопла:Одиноконтурное/двухконтурное/специальное
  • Диаметр сопла: 0,8мм/1мм/1.2мм/1.5мм/2мм/2.5мм/3мм/3.5мм/4мм/4.5мм/5мм

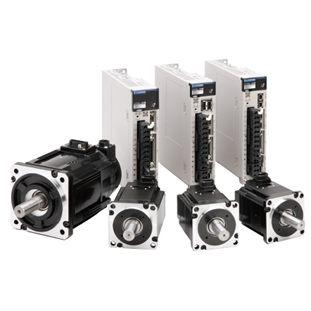

Сервоприводы FUJI (Япония)

Сервоприводы предназначены для управления скоростью, крутящим моментом и положением подвижных деталей механизмов. Быстрое и точное регулирование момента и скорости обеспечивается за счет использования контура обратной связи с функцией автоматической подстройки в реальном времени

Компания FUJI Electric основана в 1923 году в Токио как завод по производству электрооборудования и компонентов.

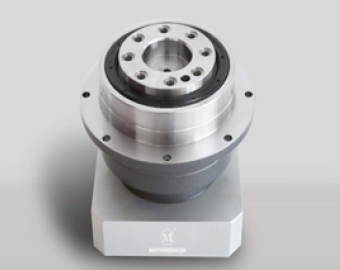

Редуктор MOTOREDUCER (Франция)

Особенности:

Высокая мощность, малый размер, большой крутящий момент, высокая жесткость, высокая эффективность, низкий уровень шума, низкий люфт

  • Планетарный редуктор опирается на оба конца сплошного игольчатого подшипника на валу, что увеличивает жесткость на кручение
  • Планетарный редуктор опирается на оба конца сплошного игольчатого подшипника на валу, что увеличивает жесткость на кручение
  • Выходной вал поддерживается 2 коническими роликоподшипниками для достижения большей грузоподъемности
  • Стандартное передаточное число от 4 до 100
  • Быстрая реакция соединения с любым выходным валом двигателя (самопозиционирующийся входной фланец)
  • Номинальный уровень защиты IP65
  • Не требует обслуживания в течение всего срока службы

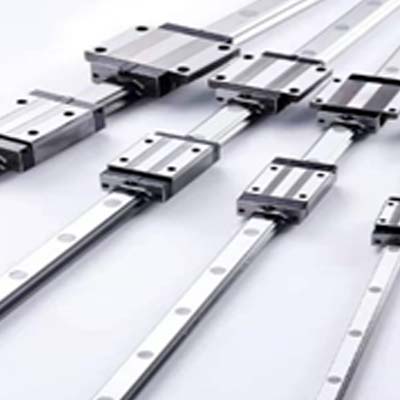

Высокоточные направляющие (Тайвань)

Отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества.

Основные характеристики:

  • Плавный ход
  • Высокая точность и надежность
  • Большая грузоподъемность
  • Уплотненные каретки
  • Низкий уровень шума
  • Низкое трение
  • Легкость установки

Чиллер охлаждающий

Промышленный чиллер S&A произведен специально для охлаждения оптоволоконного лазерного оборудования.

Особенности:
  • Точность измерения температуры 0.5С
  • Бинарный контроль температуры
  • Параллельное охлаждение лазерного источника и оптической линзы
  • Ручная и интеллектуальная функции контроля температуры
  • Предохранение компрессора от задержки по времени
  • Защита от избыточных нагрузок
  • Сигнальный сенсор подачи воды
  • Оповещение при резком повышении или понижении температуры
Оснащен двойной системой контроля температуры, 2-х контурными системами охлаждения лазерного источника и головки.

1) Программное обеспечение CupCut

  • Корректировка и создание чертежей в самой программе
  • Оптимизация импортируемых чертежей
  • Расстановка микросоединений
  • Резка "на лету"
  • Определение положения листа по двум точкам
  • Автоматическая раскладка деталей на листе, nesting
  • Оптимизация обработка сложных контуров и углов
  • Настройка векторов и очереди резки
  • Автоматическая настройка скорости и мощности в реальном времени
  • Система автоматического слежения за поверхностью листа
  • Мгновенное реагирование системы безопасности
  • Станок GRAY управляется системой CypCut на базе ПК под операционной системой Windows. Посредством программы происходит управление работой лазерного источника, режущей головы и процесса резки в целом.

    CypCut на сегодняшний день одна из лучших систем, созданная специально для резки и гравировки.

    Система управления имеет простой в использовании полностью русифицированный интерфейс. База данных CypCut включает стандартные параметры резки для часто используемых материалов (углеродистая сталь, нержавеющая сталь, алюминий и т.д.). На основе этих эталонных значений оператор может легко улучшить качество и настроить станок для резки различных типов материалов.

    Поддерживаемые графические форматы файлов: DXF, DWG, AI, Auto CAD, Corel draw и другие.

    В программу внедрены мощные инструменты сбора статистики о работе станка и системы.

    Также реализована возможность дистанционной диагностики.

    2) Базовая комплектация станка:

    • Сварная станина с термообработкой GRAY (КНР)
    • Авиационный алюминиевый портал GRAY (КНР)
    • Волоконный лазерный излучатель MAX Photonics (КНР) или IPG (США, Германия, Россия)
    • Лазерная режущая головка (С ручной фокусировкой или автофокусом) Raytools (Швейцария) или WSX (КНР)
    • Сервосистема FUJI (Япония)
    • Пневматическая система SMC (Япония)
    • Электрическая система Siemens (Германия)
    • Направляющий рельс T-WIN (Тайвань) или HIWIN (Тайвань)
    • Зубчатая рейка J&T (Тайвань)
    • Чиллер охлаждающий S&A
    • Редуктор Motoreducer (Франция)
    • Промышленный компьютер Advantech (КНР)

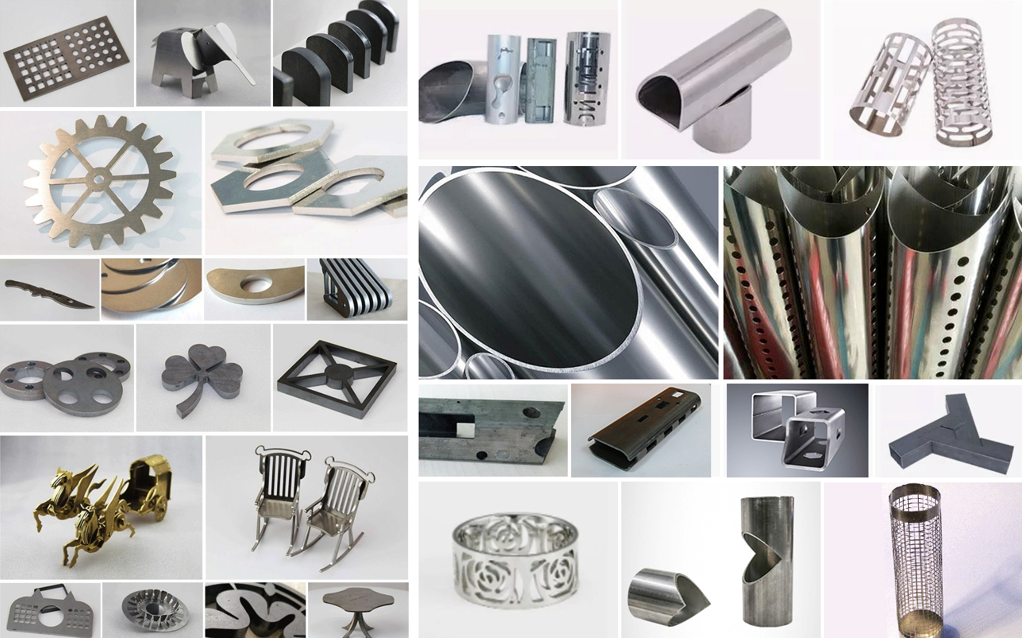

    3) Применение и возможности

    Режущие материалы: углеродистая сталь, нержавеющая сталь, алюминиевый сплав,латунь, медь, оцинкованная сталь, кремниевая стальная пластина, электролитическая пластина, титановый сплав, марганцевый сплав;


    Обработка листового металла, производство рекламной вывески, производство аппаратных ящиков и электрических шкафов, бытовая техника и кухонная утварь из листового металла, отрасль металлопродукции и другие области.

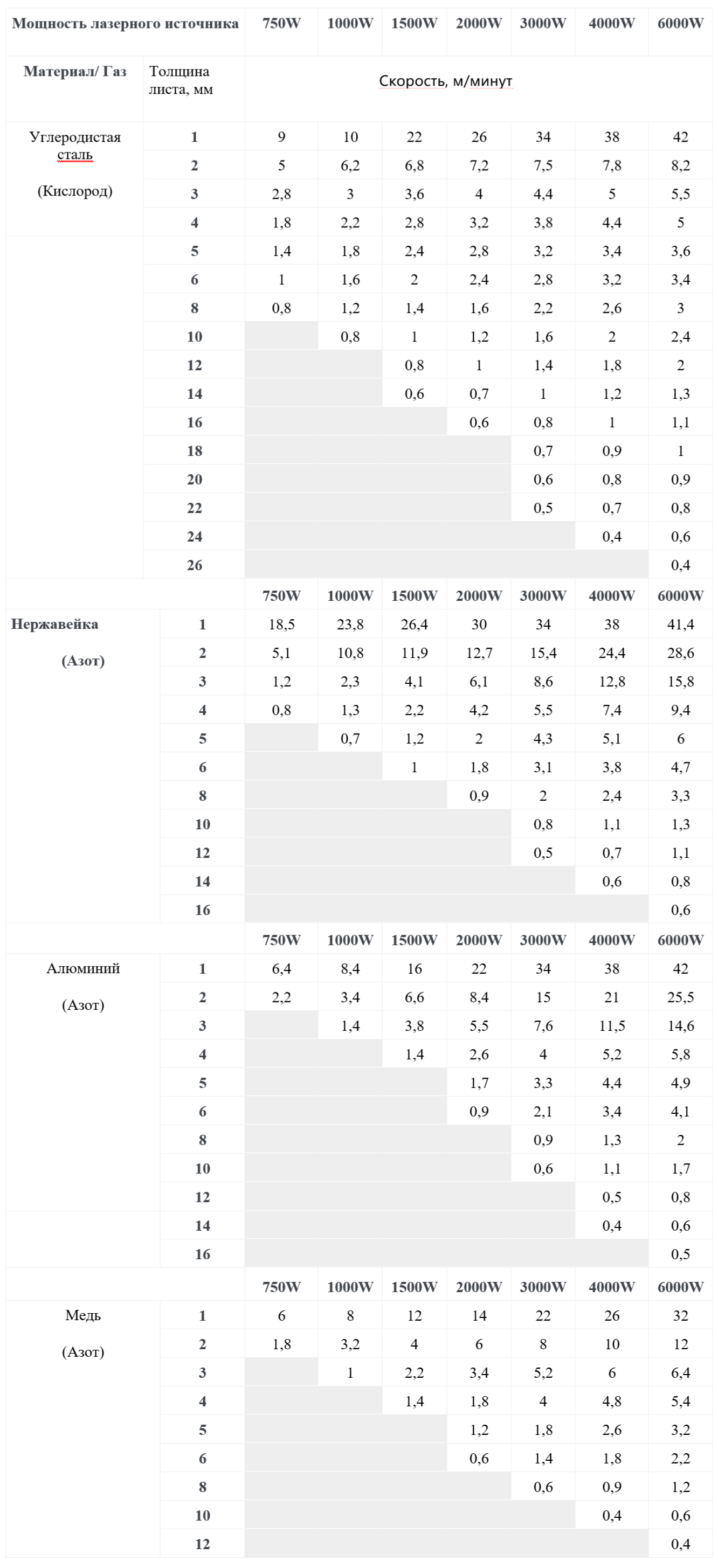

    4) ТАБЛИЦА ЗАВИСИМОСТИ СКОРОСТИ РЕЗКИ ОТ ВЫХОДНОЙ МОЩНОСТИ ВОЛОКОННОГО ЛАЗЕРА, ИСПОЛЬЗУЕМЫХ ГАЗОВ, ТИПА МАТЕРИАЛА И ТОЛЩИНЫ.

    Вышеуказанные параметры только для справки

    Характеристики

    Лазерный излучатель
    Raycus
    Бренд
    G-RAY
    Максимальная скорость перемещения
    110 м/мин
    Максимальное ускорение по X, Y
    1 G
    Мощность серводвигателя
    Y, X = 750 Вт; Z = 400 Вт
    Охлаждение трубки
    Водяное охлаждение с системой защиты
    Рабочая область
    1500х3000 мм
