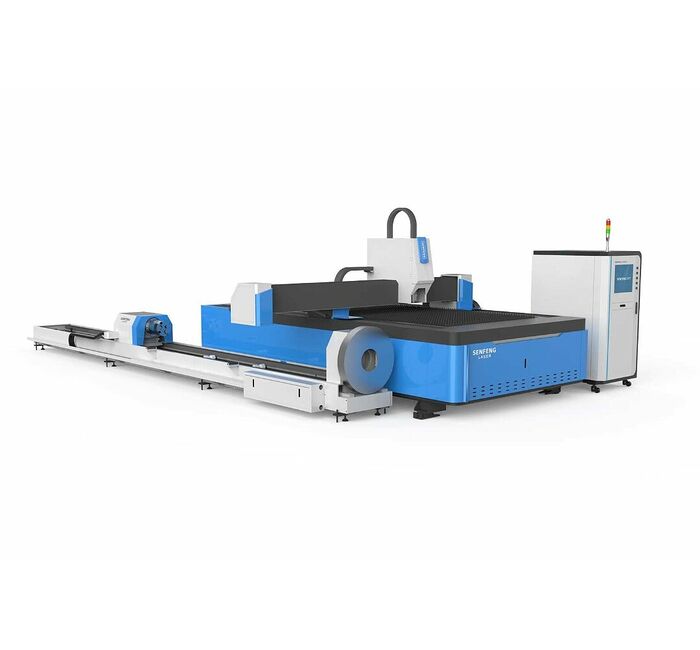

Лазерный станок по металлу Senfeng SF3015M с модулем для резки труб

  • Все о товаре
  • Описание
  • Характеристики
  • Видео

Описание

Стабильная и надежная система светового пути и система управления.
Специализируется на резке металлических пластин и экономии затрат, время обмена пластин всего 15 с.
Двойная передача и система водителя обеспечивают высокую точность работы.
Направленная направляющая и шариковый винт гарантируют стабильный рабочий процесс машины

Усиленная сварная станина

Усиленная сварная станина для станка серии HM выполнена из листов высокопрочной стали толщиной более 12 мм. Станина усилена по всей площади с учетом максимально возможных нагрузок. Высокую точность и надежность обеспечивают обязательный термический отпуск и калибровка.

Изготавливается непосредственно на заводе Senfeng Laser с применением современных технологий, включающих высокотемпературный обжиг!

Портал

Портал изготовлен из литого конструкционного алюминия, что позволяет компенсировать большие осевые нагрузки и ускорения.

Волоконный лазерный излучатель Raycus

Компания Raycus - ведущий производитель непрерывных волоконных лазерных источников для применения в промышленности. Это подтверждено международными сертификатами на соответствие мировым стандартам.

С момента основания в 2007, компания ведет непрерывное развитие и ставит перед собой самые смелые задачи, цель которых-создание надежных источников высокого уровня. На сегодняшний день Raycus стал самым крупным изготовителем волоконных лазерных источников в Азии.

Волоконные лазеры непрерывного излучения Raycus - это надежный, легкий в настройке источник с отличным качеством сборки.

Особенности:
  • Диапазон мощности от 0,3 до 12 кВт
  • Широкий спектр длин рабочей волны
  • Одномодовая и многомодовая опции
  • Низкий амплитудный шум
  • Высокая стабильность
  • Продолжительный срок эксплуатации диодов накачки
  • Ресурс работы до 100 000 часов
  • Превосходное качество луча
  • Низкая потребляемая мощность
Опционально возможна установка лазерного излучателя IPG Photonics

Режущая голова Raytools (Швейцария)

Особенности:
  • Легкая и точная фокусировка
  • Удобная установка линз, быстрый и легкий доступ к защитным стеклам
  • Ручная/автоматическая фокусировка (автоматическая фокусировка в базе для станков мощностью от 1,5 кВт)
  • Встроенная система двойного водяного охлаждения обеспечивает стабильную работу лазерной головы
  • Возможность использования различных типов линз в соответствии с необходимыми параметрами для обеспечения оптимальной фокусировки и качества луча

Предназначена для промышленных серий волоконных лазеров.

Обладает оптимизированной оптической конфигурацией с эффективным распределением воздушного потока.

Опционально возможна установка режущей головы Precitec

Силовая электроника и двигатели Schneider Electric (Франция)

Компания Schneider Electric - признанный лидер в области промышленной автоматизации и современных электротехнических решений для многокоординатных систем.

Все электротехническое оборудование соответствует мировым стандартам качества и отличается высокой надежностью, функциональностью и безопасностью.

Планетарные редукторы Motovario (Италия)

Группа компаний Motovario, основанная в 1965 году, предлагает передовые технологические решения в области трансмиссионных узлов для промышленного применения по всему миру. Планетарные редукторы Motovario обладают высокой точностью, большими передаточными отношениями при небольших размерах.

Косозубая рейка-шестерня

Косозубая рейка получает все большее распространение в станкостроении.

Преимущества косозубой передачи:

  • Повышенная несущая способность
  • Бесшумность работы-плавность
  • Работа на высоких скоростях
  • Высокая точность перемещения
  • Большая площадь зацепления

Направляющие ТНК (Япония)

ТНК-японская компания, ведущий производитель и "пионер" в области производства и развития линейных направляющих.

Основные характеристики:

  • Высокая точность
  • Высокая жесткость
  • Долгий срок эксплуатации без технического обслуживания
  • Очень высокая скорость работы
  • Низкий уровень шума
  • Плавное перемещение
Подает дозированное количество смазки к частям станка с оптимальным интервалом времени.

Автоматическая система смазки

Позволяет:
  • Исключить время простоя оборудования на данный вид обслуживания
  • Увеличить эксплуатационный период оборудования
  • Сократить смету расходов на обслуживание техники
  • Повысить безопасность условий труда персонала и культуру производства Устранить возможность загрязнения смазки
  • Смазывать узлы во время работы станка

Стабилизатор напряжения

Трехфазный стабилизатор напряжения мощностью 30 кВт предназначен для профессионального использования на производственных предприятиях. Эффективно защищает оборудование от выхода из строя из-за сбоев в питающей сети. Оснащен прочным корпусом с классом защиты IP 20 и индикаторами на лицевой панели.

Вытяжной вентилятор

Вытяжной вентилятор предназначен для удаления продуктов горения из зоны работы лазерного станка. Служит для защиты оператора и чувствительного к загрязнениям оптического оборудования (линзы, зеркала).

В комплект включены гофротруба для организации системы вентиляции.

Панель управления

Процесс управления станком осуществляется с помощью операторской панели. В нее входят промышленный ЖК дисплей с защитой от попадания пыли, элементы управления на лицевой панели для удобства работы оператора, клавиатура и компьютерная мышь. На ЖК дисплей выводится изображение с камеры, установленной внутри защитной кабины.

Беспроводной пульт управления с магнитной вставкой

Дает возможность дистанционного управления процессом. Имеет удобное магнитное крепление.

Особенности:
  • Стабильная бесперебойная связь
  • Алгоритм защиты от помех
  • Широкие функциональные возможности
  • Индикаторы работы систем

Чиллер охлаждающий

Промышленный чиллер S&A произведен специально для охлаждения оптоволоконного лазерного оборудования.

Особенности:
  • Точность измерения температуры 0.5С
  • Бинарный контроль температуры
  • Параллельное охлаждение лазерного источника и оптической линзы
  • Ручная и интеллектуальная функции контроля температуры
  • Предохранение компрессора от задержки по времени
  • Защита от избыточных нагрузок
  • Сигнальный сенсор подачи воды
  • Оповещение при резком повышении или понижении температуры
Оснащен двойной системой контроля температуры, 2-х контурными системами охлаждения лазерного источника и головки.

Новый дизайн держателя лазерной головки

Способствует наблюдению за красным светом, легко рассеивает тепло, лучше очищает пыль, избегает горения внутреннего газового тракта.

Система продувки

Двухтактная дымная перегородка в сочетании с верхним и нижним выпускной системой

1) Программное обеспечение CupCut

  • Корректировка и создание чертежей в самой программе
  • Оптимизация импортируемых чертежей
  • Расстановка микросоединений
  • Резка "на лету"
  • Определение положения листа по двум точкам
  • Автоматическая раскладка деталей на листе, nesting
  • Оптимизация обработка сложных контуров и углов
  • Настройка векторов и очереди резки
  • Автоматическая настройка скорости и мощности в реальном времени
  • Система автоматического слежения за поверхностью листа
  • Мгновенное реагирование системы безопасности
  • Станок Senfeng SF3015HM управляется системой CypCut на базе ПК под операционной системой Windows. Посредством программы происходит управление работой лазерного источника, режущей головы и процесса резки в целом.

    CypCut на сегодняшний день одна из лучших систем, созданная специально для резки и гравировки.

    Система управления имеет простой в использовании полностью русифицированный интерфейс. База данных CypCut включает стандартные параметры резки для часто используемых материалов (углеродистая сталь, нержавеющая сталь, алюминий и т.д.). На основе этих эталонных значений оператор может легко улучшить качество и настроить станок для резки различных типов материалов.

    Поддерживаемые графические форматы файлов: DXF, DWG, AI, Auto CAD, Corel draw и другие.

    В программу внедрены мощные инструменты сбора статистики о работе станка и системы.

    Также реализована возможность дистанционной диагностики.

    2) Базовая комплектация станка SF015M:

    • Усиленная сварная станина
    • Литой алюминиевый портал
    • Волоконный лазерный излучатель Raycus
    • Режущая голова Raytools (Швейцария)
    • Силовая электроника Schneider Electric (Франция)
    • Двигатели 1 кВт Schneider Electric (Франция)
    • Планетарные редукторы Motovario (Италия)
    • Направляющие 35 мм ТНК (Япония)
    • Косозубая рейка-шестерня
    • Модуль для резки трубы и профиля
    • Чиллер охлаждающий S&A
    • Стабилизатор напряжения (к станкам мощностью от ,5 кВт)
    • Автоматическая система смазки
    • Панель управления
    • Беспроводной пульт управления с магнитной вставкой
    • Вытяжной вентилятор
    • Гофрошланги (D = 200, длина 2 м - 2 шт.)
    • Опоры
    • Ящик с инструментом + очки оператора

    3) Применение и возможности

    1). Режущие материалы: углеродистая сталь, нержавеющая сталь, алюминиевый сплав, латунь, медь, оцинкованная сталь, кремниевая стальная пластина, электролитическая пластина, титановый сплав, марганцевый сплав;

    2). Диапазон резки: углеродистая сталь 0,5-16 мм, нержавеющая сталь 0,5-10 мм, алюминиевый сплав 0,5-6 мм, латунь 0,5-4 мм;

    3). Прикладные отрасли: железнодорожный транспорт, автомобилестроение, машиностроение, электротехническое производство, производство лифтов, бытовая техника, кухонная и сантехника, реклама и другие отрасли машиностроения.

    4, Параметры резки (частичный металл)

    Вышеуказанные параметры только для справки

    Характеристики

    Бренд:
    Senfeng
    Возможные размеры профиля (сечение):
    25х30 мм — 150х150 мм
    Возможные размеры трубы (сечение):
    20 мм — 200 мм
    Время работы лазерного излучателя:
    до 100 000 часов
    Длина заготовки (труба, профиль):
    до 3000 / до 6000 мм
    Дополнительный газ:
    Кислород. азот. воздух
    Зажим заготовки:
    Механический (опционально Пневматический)
    Защитная кабина рабочего стола:
    Компьютерный интерфейс:
    USB
    Концевые датчики:
    Индуктивные
    Лазерная головка:
    Senfeng Laser с автофокусом (опционально Raytools)
    Лазерный излучатель:
    Raycus (Опционально IPG)
    Макс. диаметр трубы:
    200 мм
    Макс. длина трубы и профиля:
    3000 / 6000 мм
    Макс. размер профиля:
    150х150 мм
    Максимальная скорость перемещения:
    100 м/мин
    Максимальная скорость резки:
    35 м/мин
    Максимальное ускорение по X, Y:
    1 G
    Мин. диаметр трубы:
    20 мм
    Мин. размер профиля:
    25х30 мм
    Минимальная ширина реза:
    0.1 мм
    Мощность серводвигателя:
    1000 Вт
    Напряжение питания:
    380В ± 10%. 50 Гц
    Охлаждение трубки:
    Водяное охлаждение с системой защиты
    Рабочая область:
    3000х1500 мм (опционально 2500х1300 / 4000х1500)
    Система автоматической погрузки и разгрузки заготовок:
    Система двойного назначения (резка труб):
    Система приводов по X,Y:
    Рейка/шестерня Senfeng (APEX)
    Система приводов по Z:
    Шарико-винтовая пара ТНК (Япония)
    Система смены двух столов:
    Тип лазерного излучателя:
    Оптоволоконный иттербиевый
    Точность повторения:
    < 0.03 мм
    Точность позиционирования:
    < 0.05 мм
    1SF3015M
    4 990 000 Р
    +
