Блок питания с блоком розжига 130 ВАТТ для CO2 лазера

Главная/Комплектующие и запчасти к станкам/Блок питания с блоком розжига 130 ВАТТ для CO2 лазера

Описание блок питания с блоком розжига 130 ВАТТ

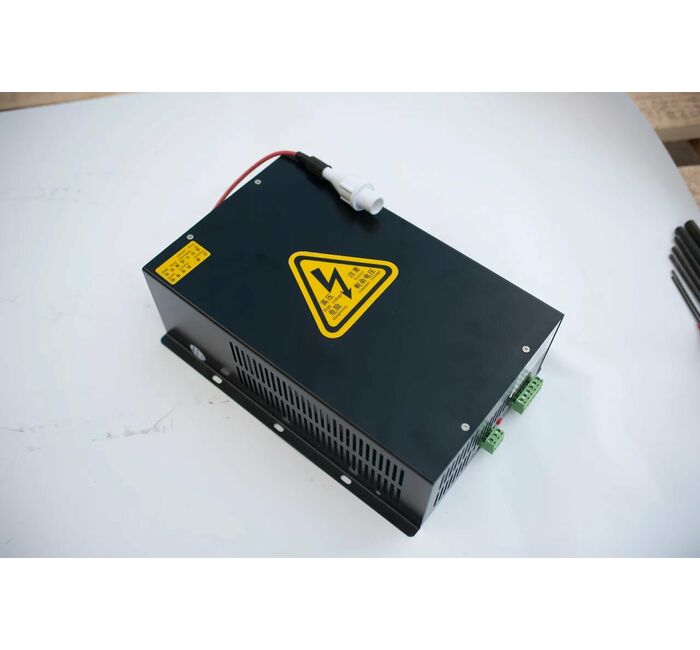

Блок питания с блоком розжига 130 Вт изготовлен в стальном корпусе, выполняющем функцию пассивного радиатора, который отводит тепло от электронных компонентов. В качестве активного охлаждения используется вентилятор, который принудительно охлаждает трансформатор и электронные компоненты.

ОСОБЕННОСТИ

Доступный и надежный
Прост в установке и настройке
Для защиты лазерной трубки используется датчик протока воды
Есть сигнальная индикация работы
Есть кнопка «ТЕСТ»

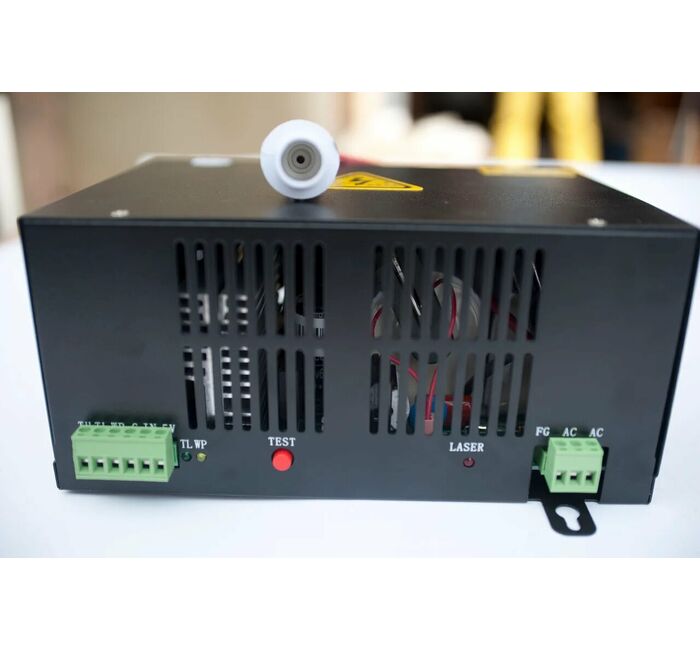

Блок подключается двумя клеммами: первая - трёхконтактная клемма (FG-AC-AC) - для подключения электропитания 220 Вольт и заземления, а вторая - шестиконтактная (TH-TL-WP-G-IN-5V) - для подключения управления.

Принцип работы

С материнской платы лазерного станка поступает сигнал на блок питания. В зависимости от поступившего сигнала блок подаёт требуемое напряжение и силу тока на лазерную трубку, что приводит к возбуждению газовой среды и испусканию лазерного излучения.

Блок питания может работать без системы управления, для этого к клемме управления подключается потенциометр.

ПОДКЛЮЧЕНИЕ

Блок питания может работать как с системой управления, так и без неё.

Для подключения систем управления, типа RuiDa RDL6442, используются клеммы TL-G-IN. В некоторых случаях используются клеммы TH-G-IN. К клеммам P(W)-G подключается датчик воды или устанавливается перемычка, если датчик подключен к материнской плате.

Для подключения без системы управления к клеммам G-IN-5V подключается потенциометр. К клеммам P(W)-G подключается датчик тока воды для обеспечения защиты лазерной трубки.

Для правильного функционирования защиты блока питания должно быть подключено заземление.
